XJM-S系列機械攪拌式浮選機

規格型號:
適用于各種煙煤、無煙煤中粒度0.5mm級以下的各種可浮性煤泥的浮選。
零售價
0.0
市場價
0.0
瀏覽量:
1000
數量
-
+
庫存:
產品描述
參數

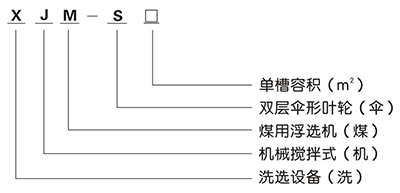

型號說明



用途

●適用于各種煙煤、無煙煤中粒度0.5mm級以下的各種可浮性煤泥的浮選。



主要特點

●XJM—S系列浮選機通過分析槽體結構特點,應用流體力學技術,優化入料方式,礦漿呈W形運動,液面平穩,氣泡分布均勻,集直流式入料和自吸式入料的優點于一體;

●葉輪、定子采用耐磨材料制作,使用壽命高,維修量少;

●對煤種的選擇性能好,處理量大,能耗低,占地面積小,運轉可靠;

●適用于大中小型洗煤廠使用。



工作原理

●煤漿給入到浮選機第一室的假底下,葉輪旋轉在輪腔中形成的負壓,使得假底下和槽中的礦漿分別由葉輪的下吸口和上吸口進入混合區,也使得空氣和藥劑沿導氣套筒進入混合區,礦漿、空氣和藥劑在這里混合。受葉輪離心力作用,混合后的礦漿進入礦化區,吸入的空氣被剪切形成氣泡并粉碎,與煤粒充分接觸,形成礦化氣泡,在定子和穩流板的作用下,均勻地分布于槽體截面,并且向上移動進入分離區,富集形成泡沫層,由刮泡機構排出,形成精煤泡沫。假底上面未被礦化的煤粒會通過循環孔和上吸口吸入葉輪,再一次混合、礦化和分離。槽內未及時礦化的部分礦漿,通過埋沒在礦漿中的中礦箱進入第二室的假底下,如同第一室完成的全部過程后,進入第三室,如此周而復始,礦漿通過最后一室后進入尾礦箱排出尾礦。



主要技術參數

型號

XJM—S12

XJM—S16

XJM—S20

XJM—S24

XJM—S28

XJM-S36

XJM—S45

單位處理能力(t/m3·h)

0.6~1

0.6~1

0.6~1

0.6~1

0.6~1

0.6~1

0.6~1

單槽容積(m3

12

16

20

24

28

36

45

煤漿標稱處理量(m3/h)

350~450

450~550

600~700

700~800

700~1000

800~1300

1000~1500

刮板直徑

480~600

480~600

480~600

560~670

560~670

450~550

450~550

刮板轉速(r/min)

25

25

25

25

25

25

25

葉輪線速度(m/s)

8.9

8.9

8.9

8.9

8.9

8.9

8.9

槽 數(室/臺)

4

4

4

4

4

4

4

估算重量

27100

32500

39500

41500

43200

63000

69000

攪拌電機

型號

YX3-225M-6

YX3-250M-6

YX3-280S-6

YX3-280M-6

YX3-280M-6

YX3-315M-8 V1

YX3-315M-8 V1

功率

30

37

45

55

55

75

75

轉速(r/min)

980

980

980

980

980

740

740

刮板電機

型號

XWD1.5-4

XWD2.2-4

XWD2.2-4

XWD3.0-5

XWD3.0-4

XWD4.0-5

XWD4.0-5

功率

1.5

2.2

2.2

3.0

3.0

4.0

4.0

轉速(r/min)

25

25

25

25

25

25

25
